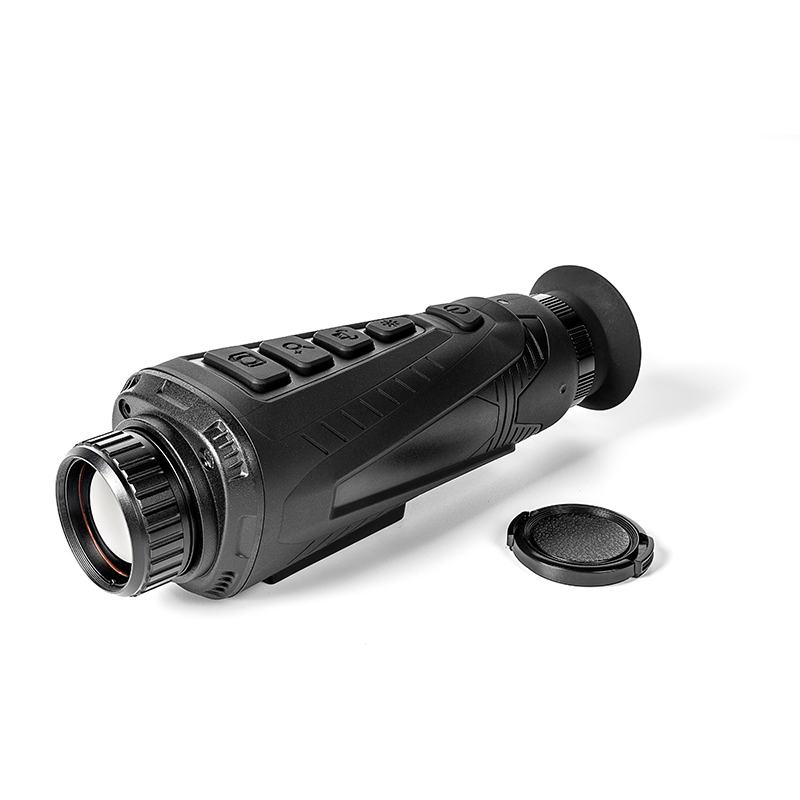

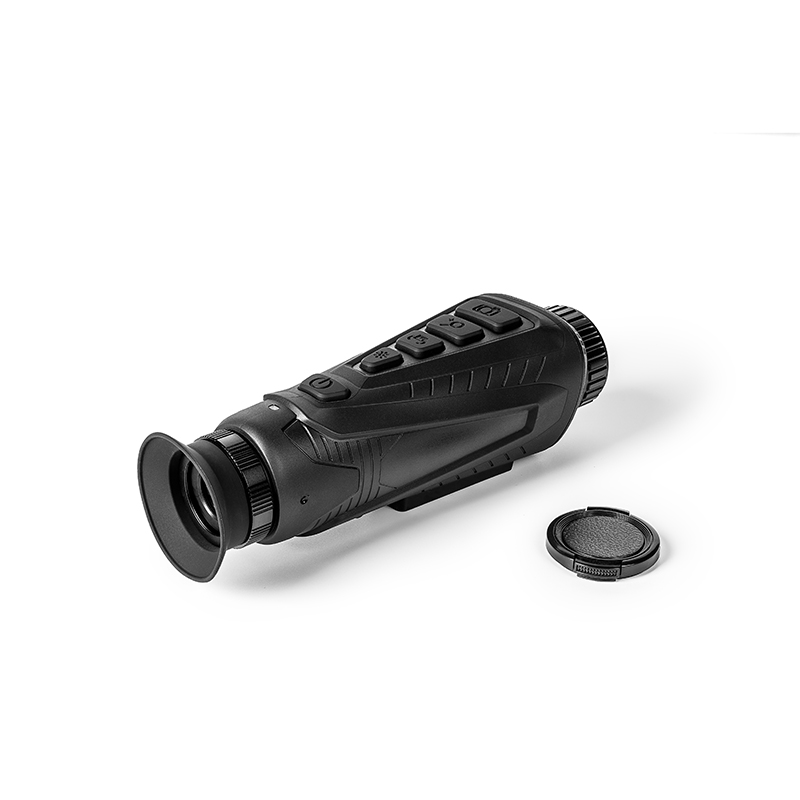

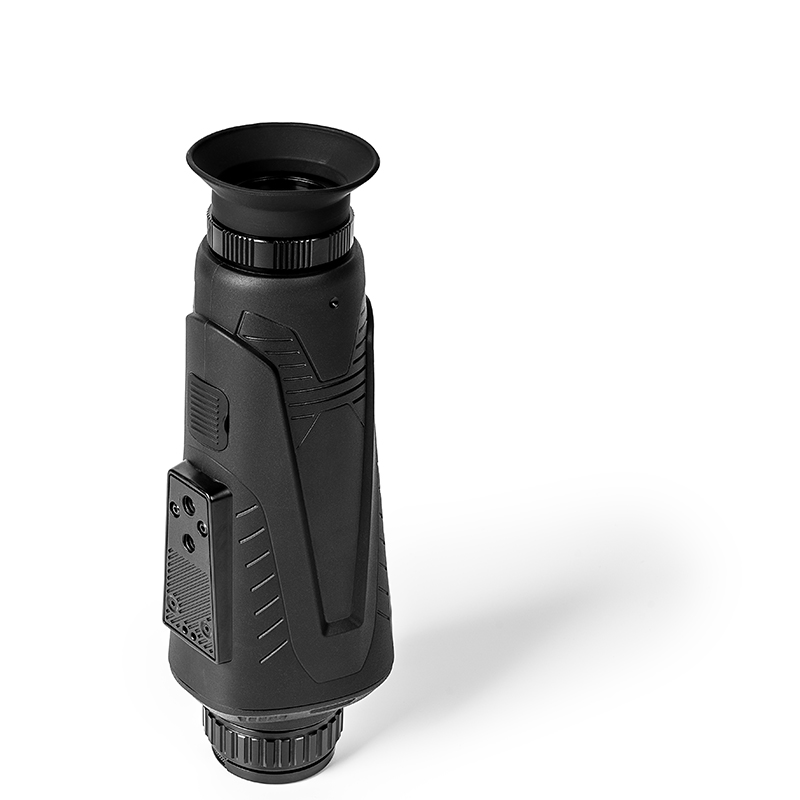

Để sử dụng Kính viễn vọng Nhiệt độ Ngoài trời HT-A11 này đúng cách, vui lòng đọc kỹ hướng dẫn vận hành:
●Không được tháo dỡ hoặc lắp lại sản phẩm này khi chưa được phép.
●Không sử dụng sản phẩm này trong môi trường dễ cháy, nổ, ẩm ướt hoặc ăn mòn.
●Sản phẩm này chứa các thiết bị quang học nhạy cảm và điện tử chính xác. Vui lòng không làm cho nó va chạm hoặc rơi để không gây ra bất kỳ thiệt hại nào.
●Vỏ của sản phẩm này phải được làm sạch bằng vải ướt hoặc xà phòng yếu. Không sử dụng chất mài mòn, isopropanol hoặc dung môi để làm sạch. Chất tẩy rửa ống kính quang học phải được sử dụng cho ống kính và màn hình.
●Sẽ có tiếng lách cách nhỏ cứ sau vài giây khi sản phẩm này hoạt động. Đây là âm thanh do ống kính phát ra, đây là trường hợp bình thường.
●Cảnh báo: Không nhìn thẳng vào mặt trời bằng thấu kính, vì điều này sẽ làm hỏng thấu kính quang học.
Chỉ số hoạt động
hồng ngoại máy dò |
loại máy dò |
Mặt phẳng tiêu cự hồng ngoại silicon vô định hình không được làm mát |
Nghị quyết |
384×288 |
Kích thước pixel |
17μm×17μm |
Băng tần điều hành |
8~14μm |
Hiệu suất (NEDT) |
<40mk (50Hz, F/1, 300K)TFPA 25°C(± 5°C) |
Hiệu suất (Cảnh động) |
>50°C (50Hz, F/1, 300K)TFPA 25°C(± 5°C) |
Tỷ lệ khung hình |
60Hz |

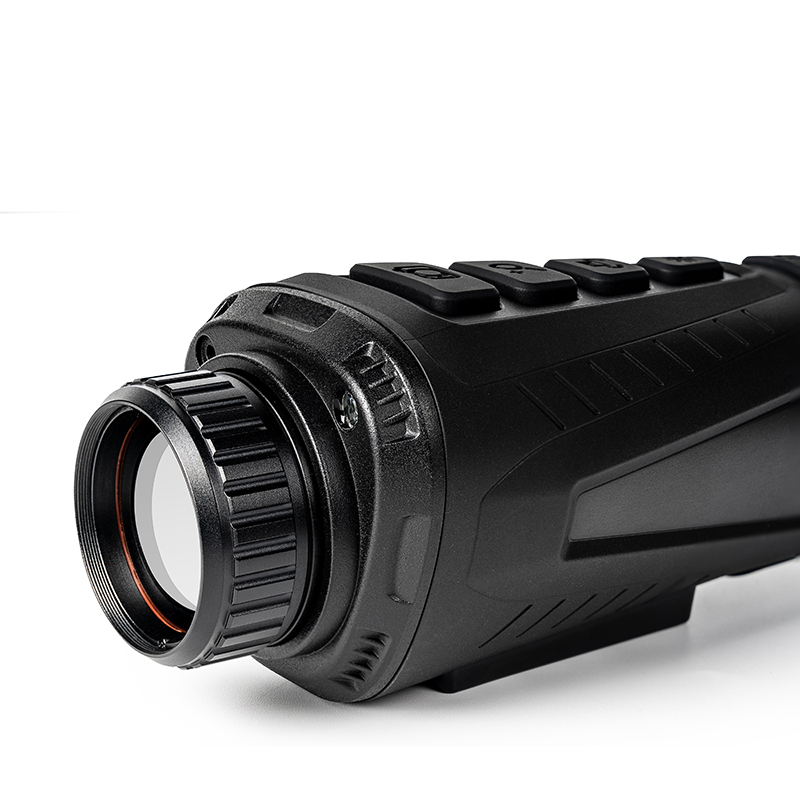

hồng ngoại khách quan thấu kính |
Chế độ tập trung |
lấy nét bằng tay |
hệ số F |
1.0
|
Hiệu quả bề mặt hình ảnh |
Φ8.2mm |
Φ8.2mm |
Độ dài tiêu cự |
25mm |
35mm |
góc trường |
14,9°×11,2° |
10,7°×8,0° |
Phạm vi lấy nét |
> 1,0m |
> 1,0m |

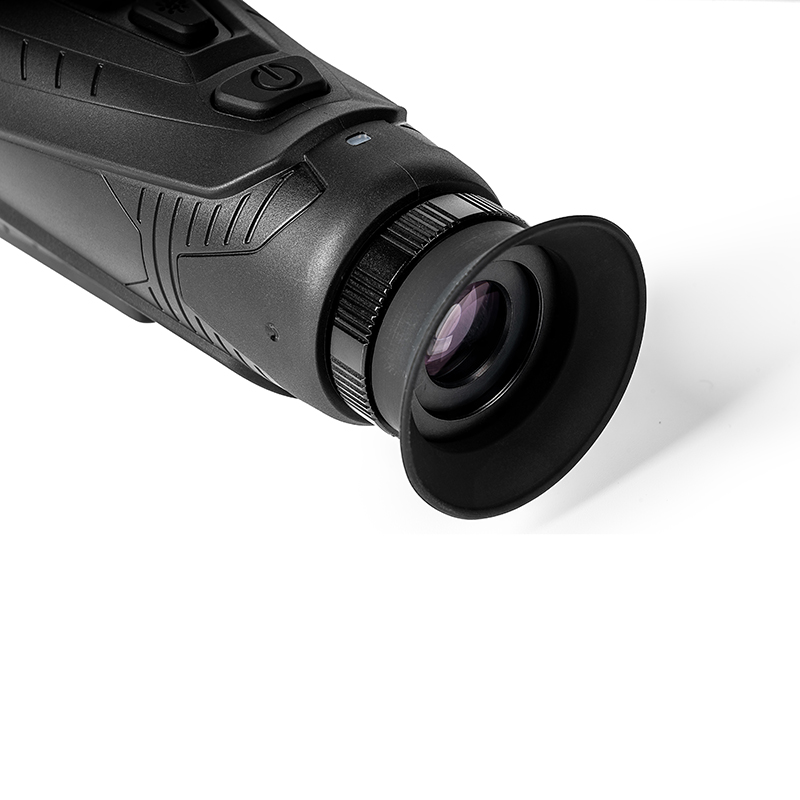

thị kính |
tiêu cự |
22.0mm |
Giảm thị lực |
30,8mm |
Đường kính đồng tử thoát |
6mm |
điều chỉnh trực quan |
±4SD |
Độ phóng đại biểu kiến |
12.5X |
Trưng bày |
Loại màn hình hiển thị |
LCOS |
Nghị quyết |
1280×960 |
Kích thước màn hình hiển thị |
0,4 inch |
Hệ thống chức năng |
nhân đôi điện tử |
×2/×4 |
Bảng màu |
Trắng nóng, đen nóng, cầu vồng, kim loại nóng, độ bão hòa màu vàng và chế độ quan sát chim |
điều chỉnh độ sáng |
10 cấp độ |
Điều chỉnh tỷ lệ tương phản |
10 cấp độ |
Chế độ chi tiết hình ảnh |
2 loại và 5 cấp độ |
chụp ảnh |
được hỗ trợ |
chụp ảnh |
được hỗ trợ |
Hình trong hình |
được hỗ trợ |
WIFI |
được hỗ trợ |
theo dõi điểm nóng |
được hỗ trợ |
Ngôn ngữ |
Tiếng Trung và tiếng Anh |
Đứng gần |
được hỗ trợ |
đèn laze |
được hỗ trợ |
Đèn chiếu sáng |
được hỗ trợ |
Khoảng cách phát hiện |
hồng ngoại vật kính thấu kính |
Vật kính 25mm |
vật kính 35 mm |
Tính cách |
≤1667m |
≤2333m |
heo rừng |
≤1471m |
≤2059m |
Xe cộ |
≤2501m |
≤3500m |
Khoảng cách nhận dạng |
Tính cách |
≤416m |
≤583m |
heo rừng |
≤367m |
≤515m |
Xe cộ |
≤626m |
≤875m |
Kho |
Bộ nhớ trong |
Cấu hình chuẩn 16G (hỗ trợ 16G/32G/64G/128G) |
Định dạng hình ảnh |
JPG |
Định dạng video |
MP4 |

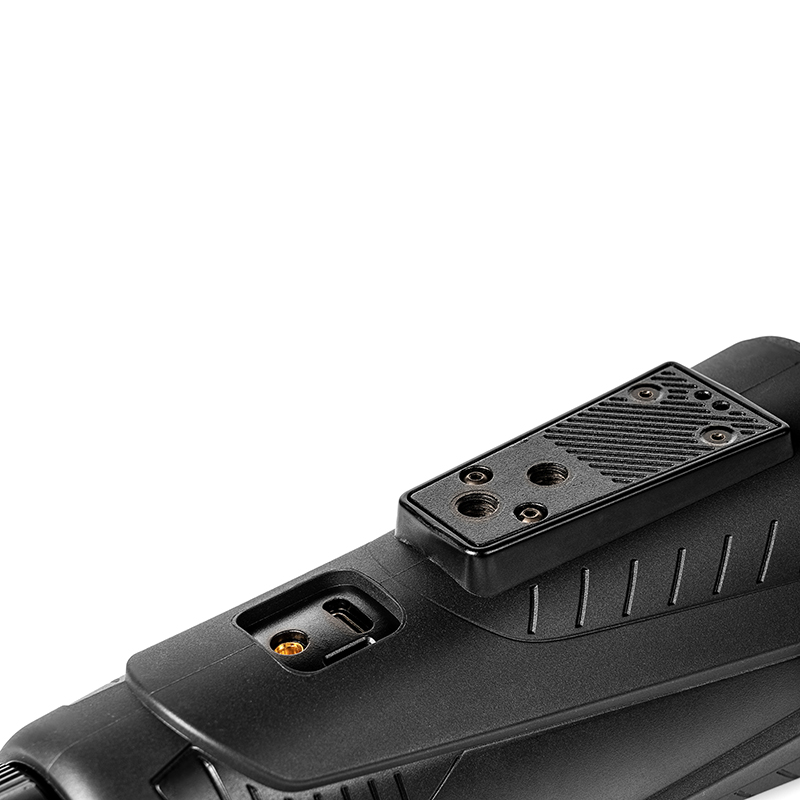

giao diện |
đầu ra CVBS |
Giao diện cơ sở SMA được hỗ trợ |
Giao diện USB |
TYPE-C xuất hình ảnh, video và chức năng sạc pin |
Quyền lực cung cấp |
Không thể tháo rời có thể sạc lại pin lithium |
18650/3500mAh |
Nguồn cấp điện tổng thể |
≤2W |
thời gian chịu đựng |
≤5,5 giờ |
Vận hành/Lưu trữ môi trường |
Nhiệt độ hoạt động |
-20℃ ~ +50℃ |
Nhiệt độ bảo quản |
-30℃ ~ +60℃ |
Chống va đập |
≤30g |
Mức độ bảo vệ |
≤IP65 |
Tổng thể kích thước/Trọng lượng |
Kích thước tổng thể |
187*67*67mm |
198*67*67mm |
Cân nặng |
503g ± 5g |
513g ± 5g |
Mô tả hoạt động của menu
1,Menu chính: Nhấn và giữ nút menu trong 2 giây
để vào menu chính, nhấn nút Lên hoặc Xuống
để chọn, nhấn nút menu để xác nhận,
nhấn nút chụp để thoát khỏi menu chính hoặc nếu có
không hoạt động trong vòng 30 giây, thoát menu chính.
2,Giao diện menu chính: bảng màu, theo dõi điểm nóng,
độ phóng đại, độ sáng, độ tương phản, chế độ chi tiết, WiFi,
hình trong hình, hình và hệ thống.
3,Bảng màu: 6 bảng màu, nhiệt trắng, nhiệt đen,
cầu vồng, kim loại nóng, bão hòa màu vàng và ngắm chim
chế độ, với giá trị mặc định là nhiệt trắng. Nhấn nút Lên
hoặc nút Xuống để chọn và nhấn menu
để xác nhận và quay lại menu chính.
4,Theo dõi điểm nóng: bật, tắt, giá trị mặc định là tắt. Nhấn nút
Nút Lên hoặc Xuống để chọn bật hoặc tắt và nhấn
nút menu để xác nhận và quay lại giao diện chính
thực đơn,
5,Độ sáng: 10 cấp độ (0-9), với giá trị mặc định là 4 cấp độ. Nhấn nút Lên hoặc nút Xuống để chọn ,
nhấn nút menu để xác nhận và quay lại menu chính và biểu tượng độ sáng tương ứng
hiển thị.
6,Độ tương phản: 10 cấp độ (0-9), với giá trị mặc định là 6
cấp độ. Nhấn nút Lên hoặc nút Xuống để chọn ,
nhấn nút menu để xác nhận và quay lại menu chính, biểu tượng tương phản tương ứng sẽ hiển thị.
7,Chế độ chi tiết: (Cạnh và chi tiết) với giá trị mặc định là chế độ cạnh, 3 cấp độ, chế độ chi tiết hình ảnh, chỉ có thể hiển thị một chế độ và không thể hiển thị hai chế độ
hiển thị đồng thời.
Một. Cạnh: Nhấn nút Lên hoặc nút Xuống để chọn
các cạnh, hãy nhấn nút menu để phù hợp với việc nhập
lớp menu thứ hai (0, 1, 2, 3, 4). Nhấn nút Lên hoặc
Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó, và nhấn nút Chụp để quay lại menu chính.
b. Detail: Press the Up button or Down button to select
details, press the menu button to conform entering the
second layer of menu (0, 1, 2, 3, 4). Press the Up button or Down button for selection, and press the Menu button for
confirmation and return to the previous menu, and press the shooting button to return to the main menu.
8,WIFI: bật, tắt, giá trị mặc định là tắt. Nhấn nút Lên hoặc nút Xuống để chọn bật hoặc tắt, nhấn nút menu để xác nhận và quay lại menu chính, biểu tượng WIFI tương ứng sẽ hiển thị.
9,Hình trong hình: bật, tắt, giá trị mặc định là tắt. Nhấn nút Lên hoặc nút Xuống để chọn bật hoặc tắt và nhấn nút menu để xác nhận và quay lại menu chính.
10,Hình ảnh: giá trị mặc định (hình ảnh và video) là hình ảnh
a. Press the Up button or Down button to select pictures, press the menu button to confirm entering the picture list, press the Up button or Down button for selection, shortly press the shooting button to return to the previous menu, long press the shooting button for 2 seconds to delete the corresponding picture. Press the menu button to enter the corresponding picture browsing, and press the menu button again to return to the picture list.
b. Nhấn nút Lên hoặc nút Xuống để chọn video, nhấn nút menu để xác nhận vào danh sách video, nhấn nút Lên hoặc nút Xuống để chọn, nhấn nhanh nút chụp để trở về menu trước đó, nhấn lâu
nhấn nút quay trong 2 giây để xóa video tương ứng. Nhấn nút menu để vào trình duyệt video tương ứng và nhấn lại nút menu để quay lại danh sách video.
11. Hệ thống: Menu (hiệu chỉnh màn trập, laser, đèn LED, đầu ra video, biểu tượng trạng thái, ngôn ngữ, ngày tháng, đặt lại và giới thiệu)
Một. Nhấn nút Lên hoặc Xuống để chọn, nhấn nút menu để xác nhận và nhấn nút chụp để quay lại menu trước đó.
b. Hiệu chỉnh màn trập: (Màn trập tự động, màn trập thủ công, màn trập bán tự động) giá trị mặc định là màn trập bán tự động và nhấn nút Lên hoặc nút Xuống để chọn, đồng thời nhấn nút Menu để xác nhận và quay lại menu trước đó.
c. Laser: (bật, tắt) giá trị mặc định là tắt
Nhấn nút Lên hoặc nút Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó.
d. LED: (bật, tắt) giá trị mặc định là tắt
Nhấn nút Lên hoặc nút Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó.
đ. Đầu ra video: (bật, tắt) giá trị mặc định là tắt
Nhấn nút Lên hoặc nút Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó.
f. Biểu tượng trạng thái: (bật, tắt) giá trị mặc định như bật
Nhấn nút Lên hoặc nút Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó.
g. Ngôn ngữ: (Tiếng Trung, Tiếng Anh) giá trị mặc định là Tiếng Trung Nhấn nút Lên hoặc nút Xuống để chọn và nhấn nút Menu để xác nhận và quay lại menu trước đó.
h. Ngày: (năm, tháng, ngày, giờ, phút, giây) giá trị mặc định là không thay đổi tham số
Nhấn nút Lên hoặc Xuống để chọn năm, tháng, ngày, giờ, phút và giây, nhấn nút menu để xác nhận, nhấn nút chụp để trở về menu trước đó, nhấn nút Lên hoặc nút Xuống để chọn các thông số tương ứng , và nhấn nút Menu để xác nhận và quay lại menu trước đó. i.Reset (bật, tắt) giá trị mặc định là tắt
Nhấn nút Lên hoặc nút Xuống để lựa chọn và tất cả các thông số sẽ khôi phục về giá trị mặc định. Nhấn nút Menu để xác nhận và quay lại menu trước đó.

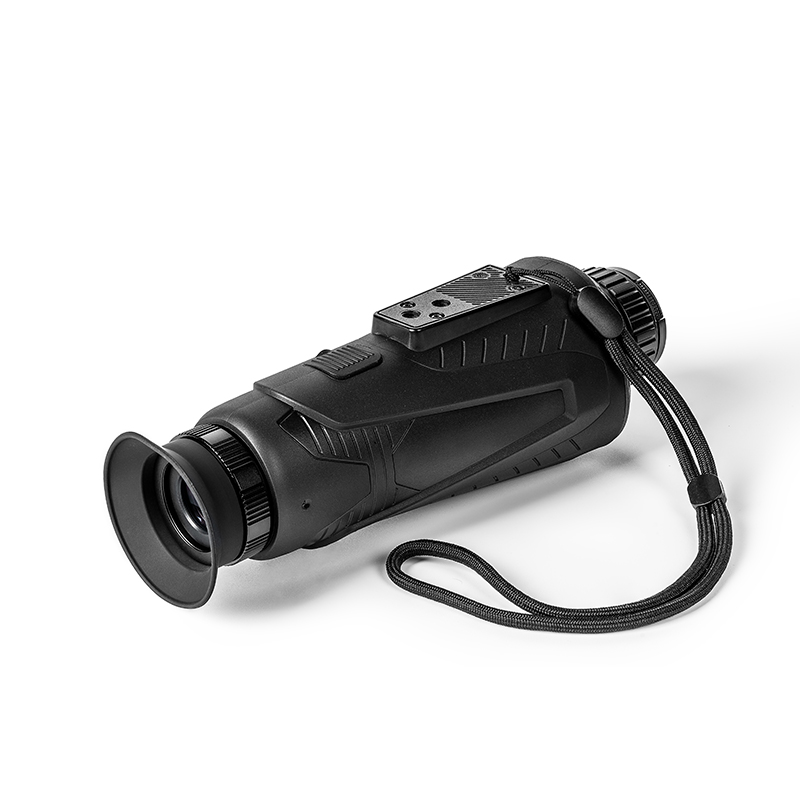

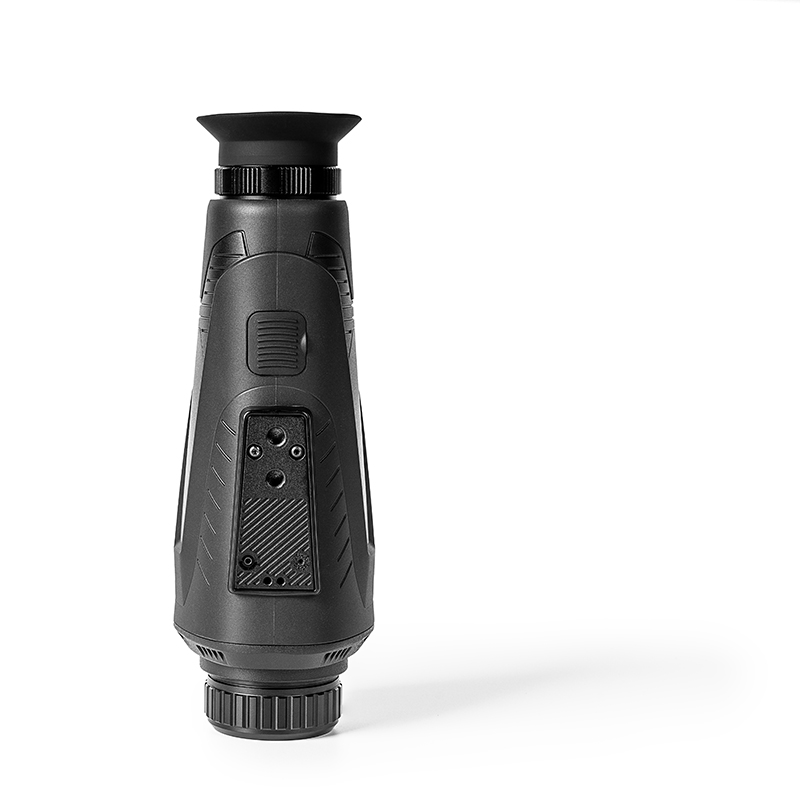

cấu trúc sản phẩm

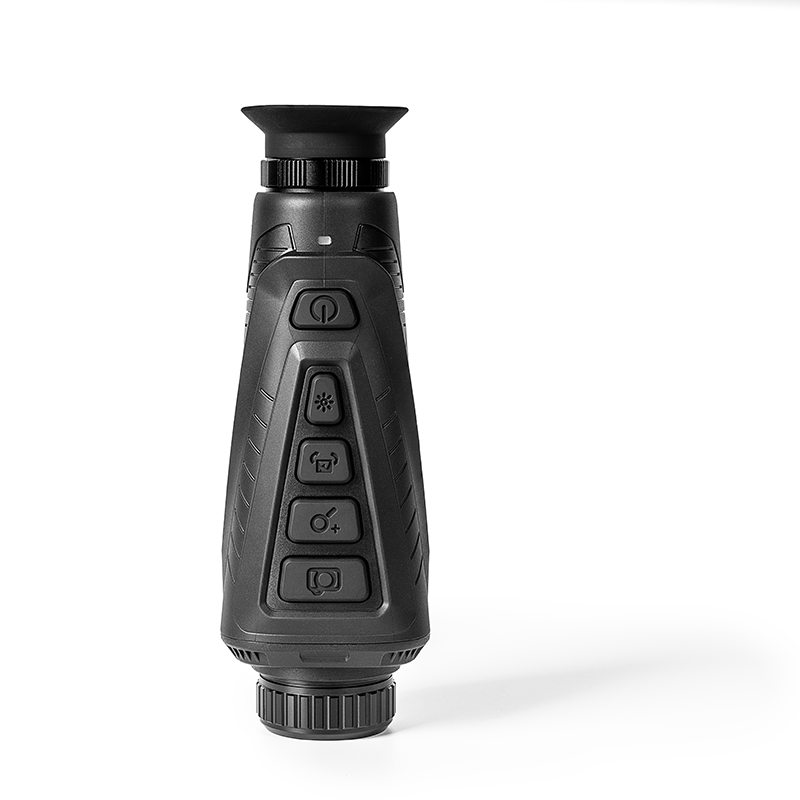

Thao tác chức năng nút
1. Nguồn điện (chế độ chờ): Nhấn và giữ phím nguồn trong 3 giây để bật và tắt máy, nhấn nhanh phím nguồn để vào chế độ chờ, sau đó nhấn nhanh
nhấn phím nguồn để thoát khỏi chế độ chờ, bật nguồn hoặc ở chế độ chờ và đèn báo nguồn đang bật
2. Chụp ảnh (Quay Viedo): Bấm nhanh nút chụp ảnh để thực hiện chức năng chụp ảnh, quá trình chụp ảnh
biểu tượng nhấp nháy một lần, có trạng thái chụp ảnh. Nếu độ phóng đại là X2, hãy nhấn X2 để lưu ảnh. Nếu như
độ phóng đại là X4, nhấn X4 để lưu ảnh, nhấn và giữ nút chụp trong 2 giây để quay video
ghi âm, biểu tượng video sẽ nhấp nháy và nhấn và giữ
nút chụp trong 2 giây để quay video kết thúc và thoát. Biểu tượng video bị tắt và trạng thái ghi không bị ảnh hưởng bởi độ phóng đại.
3. Phóng to (Nút Lên): Nhấn nhanh nút phóng to, chuyển đổi X1, X2 và X4 và phóng to tương ứng
biểu tượng sẽ được hiển thị. Ở trạng thái thủ công hoặc bán tự động, nhấn và giữ nút phóng to trong 2 giây để tự sửa màn trập một lần.
4. Bảng màu (menu): Bảng màu (menu): Ngắn gọn
nhấn nút bảng màu, nhiệt trắng, nhiệt đen, cầu vồng,
kim loại nóng, độ bão hòa màu vàng, chế độ xem chim và chuyển đổi bảng màu, đồng thời nhấn và giữ nút bảng màu trong 2 giây để vào chế độ menu.
5. Độ sáng (Nút giảm): Nhấn nhanh nút độ sáng và 10 mức độ sáng được chuyển đổi và biểu tượng độ sáng tương ứng được hiển thị. nhấn và giữ
trong 2 giây để bật hoặc tắt chức năng theo dõi điểm phát sóng.
Ứng dụng của bảng màu
Menu bảng màu có thể thay đổi màu giả của hình ảnh nhiệt hồng ngoại và cung cấp 6 bảng màu: cầu vồng, kim loại nóng, nhiệt trắng, nhiệt đen, bão hòa màu vàng và chim
chế độ xem.
Việc lựa chọn bảng màu phù hợp có thể hiển thị chi tiết của mục tiêu. Đối với cầu vồng, bảng màu kim loại nóng tập trung vào việc hiển thị màu sắc, vì vậy nó rất phù hợp với độ tương phản nhiệt cao được sử dụng để cải thiện độ tương phản màu giữa nhiệt độ cao và nhiệt độ thấp. Sau đó, bảng màu của nhiệt trắng cung cấp các màu tuyến tính đồng nhất.
Hiệu ứng hình ảnh chụp bằng sáu bảng màu:
Ứng dụng ứng dụng Wi-Fi
Dịch vụ sau bán sản phẩm
Kính gửi khách hàng của chúng tôi,
Cảm ơn bạn đã mua sản phẩm của chúng tôi. Thời hạn bảo hành của sản phẩm này là kể từ ngày bán.
Trong thời gian bảo hành, sản phẩm sẽ được cài đặt và sử dụng trong
theo hướng dẫn vận hành trong điều kiện và môi trường bình thường. Nếu sản phẩm bị lỗi do nguyên vật liệu và quy trình gia công, quý khách sẽ được bảo hành miễn phí kèm theo phiếu bảo hành. Bạn vui lòng giữ đúng giấy chứng nhận bảo hành, vì chúng tôi sẽ không cấp lại trong trường hợp làm mất.
Để tránh các vấn đề trong quá trình áp dụng, chúng tôi khuyên bạn nên làm quen với hướng dẫn sử dụng sản phẩm trước khi sử dụng sản phẩm.
Trong bất kỳ trường hợp nào sau đây, sản phẩm sẽ không được
bao phủ bởi các bảo hành:
1. Không xuất trình được bản chính Giấy chứng nhận bảo hành hợp lệ;
2. Hư hỏng do lắp đặt sản phẩm không đúng sản phẩm
yêu cầu và thông số kỹ thuật có liên quan;
3. Người dùng sử dụng sản phẩm không đúng cách, bảo quản không đúng cách,
tháo gỡ trái phép, bảo trì trái phép và khác
lý do.
4. Hư hỏng do thiên tai (như động đất, lũ lụt hoặc sét đánh), hoặc các thảm họa bên ngoài (như hỏa hoạn hoặc nhà
sụp đổ).
5. Sản phẩm đã quá thời hạn bảo hành.
Thận trọng:
1. Trong trường hợp sản phẩm xảy ra lỗi, sản phẩm sẽ được kiểm tra và sửa chữa hoặc thay thế bằng sản phẩm mới hoặc tốt tùy theo từng trường hợp;
2. Đối với bất kỳ sản phẩm nào quá thời hạn bảo hành, sẽ quyết định sửa chữa hoặc thay thế các bộ phận và linh kiện sau khi kiểm tra sản phẩm và tính phí liên quan cho các dịch vụ bảo trì và thay thế khác nhau.
