Để đảm bảo sử dụng đúng cách Kính viễn vọng Nhiệt độ Ngoài trời Tầm nhìn Ban đêm này, vui lòng đọc kỹ hướng dẫn:
●Không sử dụng sản phẩm này trong môi trường dễ cháy, nổ, ẩm ướt hoặc ăn mòn.
●Sản phẩm này chứa các thiết bị điện tử chính xác và thiết bị quang học nhạy cảm. Xin vui lòng không làm cho nó va chạm hoặc rơi để tránh thiệt hại.
●Không tháo rời và lắp lại sản phẩm này khi chưa được phép.
●Dùng vải ướt hoặc xà phòng loãng để vệ sinh vỏ ngoài của sản phẩm này.
●Không sử dụng chất mài mòn, isopropanol hoặc dung môi. Sử dụng chất làm sạch ống kính quang học chuyên nghiệp cho ống kính và màn hình.
●Khi sản phẩm hoạt động, cứ sau vài giây sẽ có tiếng click nhẹ. Đây là âm thanh của màn trập ống kính, đây là trường hợp bình thường.
●Cảnh báo: Không sử dụng ống kính để nhìn thẳng vào mặt trời, điều này có thể làm hỏng ống kính quang học.
Chỉ số hoạt động
máy dò hồng ngoại |
loại máy dò |
Mặt phẳng tiêu cự hồng ngoại không làm mát bằng silicon vô định hình |
tỷ lệ độ phân giải |
384×288 |
Kích thước pixel |
17μm×17μm |
Ban nhạc làm việc |
8~14μm |
hiệu suất |
<40mk(50Hz, F/1, 300K)TFPA 25°C(±5°C) |
hiệu suất |
>50°C(50Hz, F/1, 300K)TFPA 25°C(±5°C) |
tỷ lệ khung hình |
60Hz |
Mục tiêu hồng ngoại |
cách tập trung |
lấy nét thủ công |
hệ số F |
1.0
|
Hình ảnh hiệu quả |
Φ8.2mm |
Φ9,6mm |
Φ8.2mm |
Độ dài tiêu cự |
25mm |
35mm |
54mm |
góc trường |
14,9°×11,2° |
10,7°×8,0° |
6,9°×5,2° |
Phạm vi lấy nét |
>0,3m |
>3,0m |
> 1,5m |
Hiển thị |
Màn hình hiển thị Loại |
MÀN HÌNH LCD |
Tỷ lệ độ phân giải |
480×360 |
Kích thước màn hình hiển thị |
2,0 inch |
Chức năng hệ thống |
điện tử thời gian thay đổi |
×2/×4/×8/×16 |
Bảng màu |
cầu vồng, kim loại nóng, nhiệt trắng, nhiệt đen, bão hòa vàng, chế độ quan sát chim. |
kiểm soát cường độ |
10 tập tin |
kiểm soát độ tương phản |
10 tập tin |
chi tiết hình ảnh cách thức |
2 loại 5 tệp |
ảnh chụp |
ủng hộ |
|
theo dõi nóng |
ủng hộ |
Ngôn ngữ |
Tiếng Trung, Tiếng Anh |
Các sự khác biệt của dòng |
khác biệt hóa
line type
|
7 loại |
Điểm thoát khoảng cách sự định cỡ |
10m、30m、60m、100m、300m、 600m、khoảng cách tùy chỉnh |
Phạm vi phát hiện |
vật kính hồng ngoại |
25mm khách quan |
35mm khách quan |
54mm khách quan |
Nhân vật |
≤1667m |
≤2333m |
≤3600m |
Lợn rừng |
≤1471m |
≤2059m |
≤3176m |
Phương tiện giao thông |
≤2501m |
≤3500m |
≤5400m |
Nhận dạng các khoảng cách |
Nhân vật |
≤416m |
≤583m |
≤900m |
Lợn rừng |
≤367m |
≤515m |
≤794m |
Phương tiện giao thông |
≤626m |
≤875m |
≤1350m |
Kho |
Được xây dựng trong lưu trữ |
16G |
định dạng hình ảnh |
BMP |
Hải cảng |
Giao diện USB |
Type-c Chức năng xuất hình ảnh và sạc pin |
Quyền lực cung cấp |
có thể tháo rời có thể sạc lại pin lithium |
18500/2040mAh |
Thời gian tiêu thụ điện năng |
≤1W |
thời lượng của chuyến bay |
≤6 giờ |
Môi trường làm việc/lưu trữ |
Điều hành nhiệt độ |
-20℃ ~ +50℃ |
Kho nhiệt độ |
-30℃ ~ +60℃ |
Sức mạnh tác động |
≤1200g |
Mức bảo vệ |
≤IP54 |
Cân nặng |
Cân nặng (không bao gồm hỗ trợ) |
400g ± 5g |
400g ± 5g |
580g ± 5g |

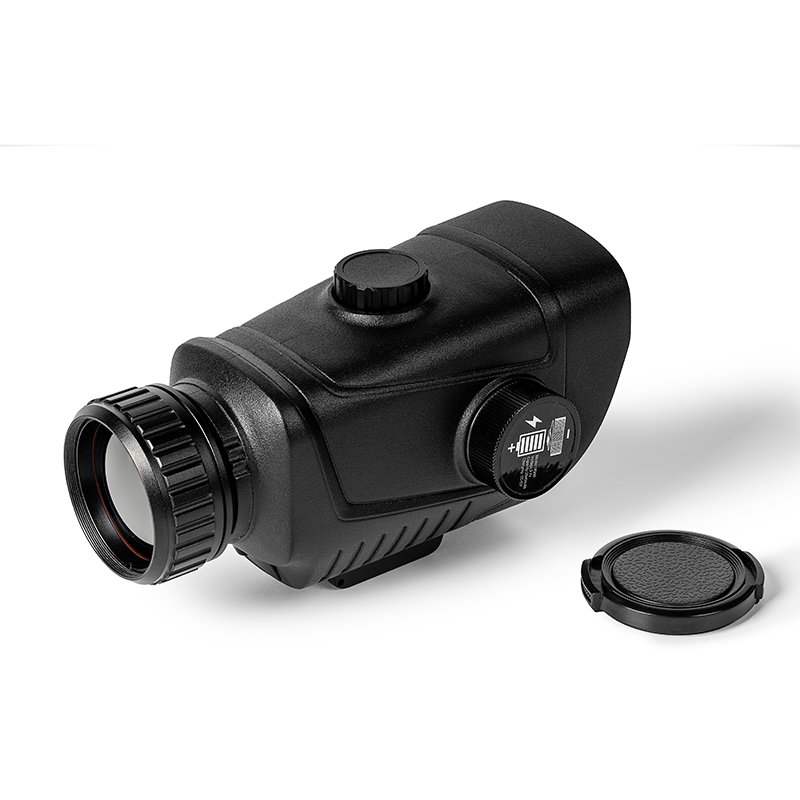

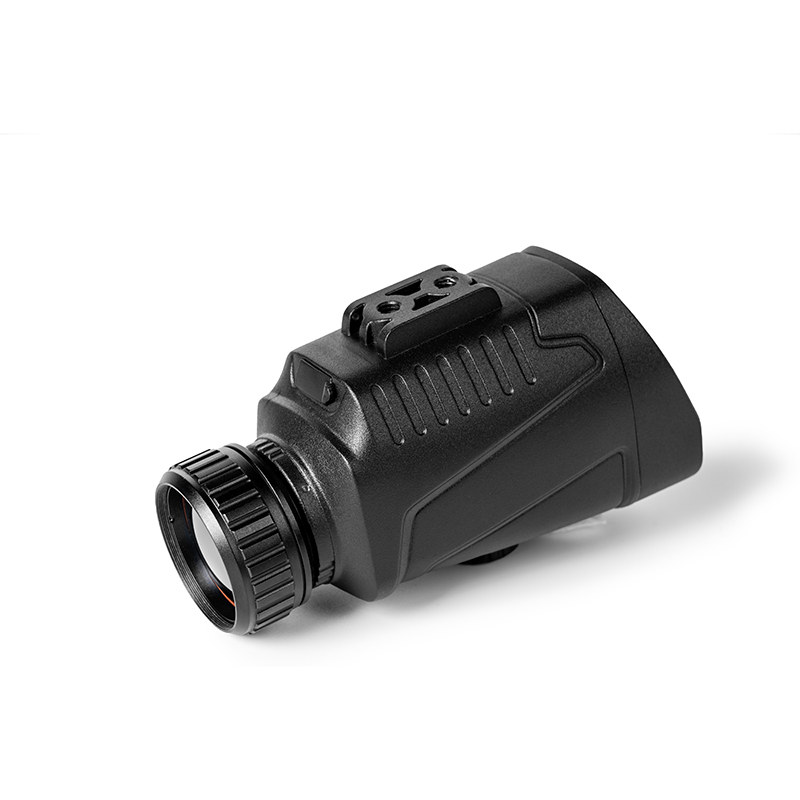

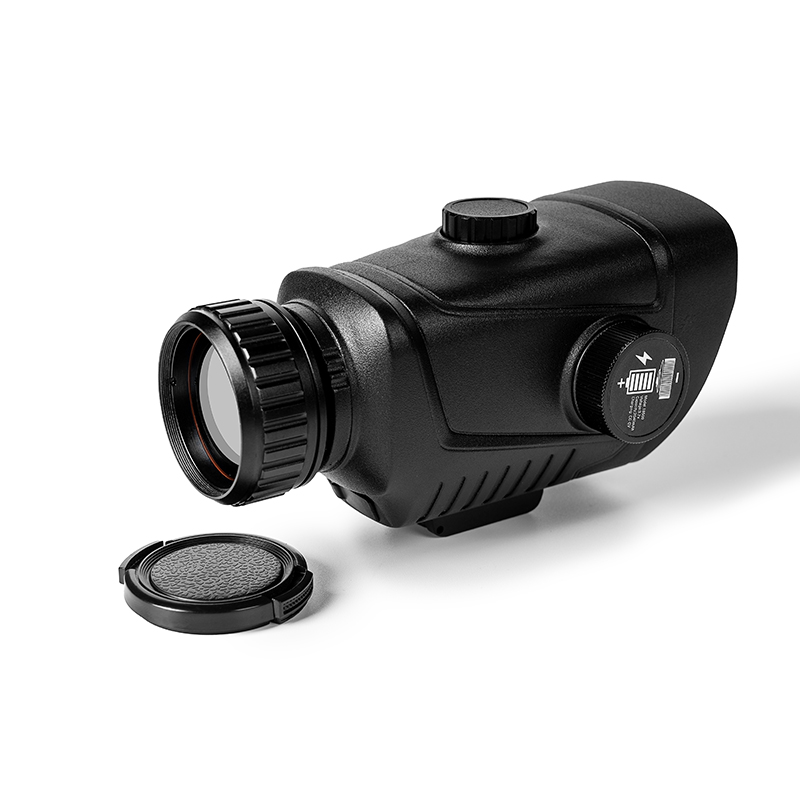

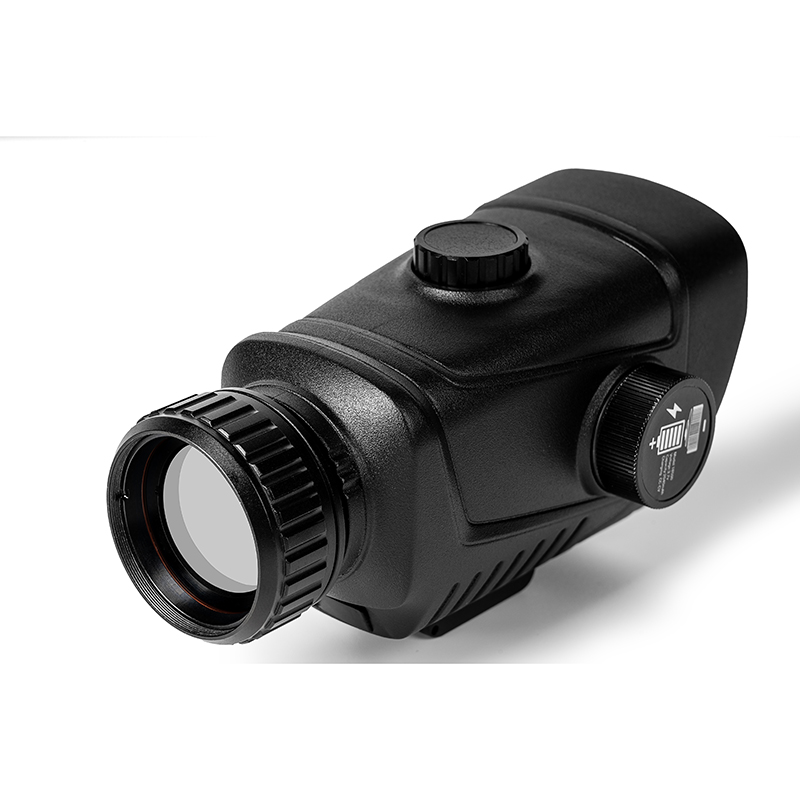

cấu trúc sản phẩm
Mô tả các chức năng núm
1. Ở trạng thái tắt nguồn, nhấn và giữ nút Nguồn để bật nguồn
TRÊN.
2. Ở trạng thái bật nguồn, nhấn và giữ nút Nguồn để vào
thực đơn.
3. Ở trạng thái menu, nhấn nhanh nút Nguồn để xác nhận
quay lại menu trước đó, nhấn và giữ nút Nguồn và thoát
thực đơn.
4. Ở trạng thái bật nguồn, nhấn nhanh nút nguồn để lấy
những bức ảnh.
5. Ở trạng thái bật nguồn, xoay núm theo chiều kim đồng hồ: bảng màu
chuyển đổi chức năng: cầu vồng, kim loại nóng, nhiệt đen, nhiệt trắng, vàng
độ bão hòa, chế độ xem chim.
6. In the menu state, the knob is clockwise: select downward.
7. Ở trạng thái bật nguồn, xoay núm ngược chiều kim đồng hồ: chuyển đổi chức năng khuếch đại: 1x, 2x, 4x, 8x và 16x
8. Ở trạng thái menu, xoay núm ngược chiều kim đồng hồ: để chọn
trở lên.
Hướng dẫn thao tác tắt máy
1. Nhấn và giữ nút nguồn để vào menu.
2. Xoay núm để chọn tắt máy, nhấn nhanh nút nguồn để xác nhận lựa chọn và tắt máy.
Mô tả hoạt động của menu
1. Menu chính: Nhấn và giữ nút Nguồn để kích hoạt menu chính. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận, chọn tùy chọn Thoát để thoát khỏi menu chính.
2. Lựa chọn bảng màu: 6 bảng màu. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
3. Công tắc con trỏ: Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
4. Loại con trỏ: 7 loại đường phân biệt. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính。
5. Chọn hiệu chuẩn con trỏ: 10 mét, 30 mét, 60 mét, 100 mét, 300 mét, 600 mét và do người dùng xác định. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
6. Theo dõi môn thể thao nóng: Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
7. Nút Phóng to : 1x, 2x, 4x, 8x, 16x lần. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
8. Lựa chọn độ sáng: 10 cấp độ (0-9). Điều chỉnh độ sáng của máy dò khác với độ sáng của màn hình. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
9. Lựa chọn độ tương phản: 10 cấp độ (0-9). Điều chỉnh độ tương phản của máy dò khác với độ tương phản của màn hình. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
10.Chế độ chi tiết hình ảnh: Điều chỉnh cạnh hình ảnh hoặc chi tiết hình ảnh. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
11.Giá trị chi tiết hình ảnh: Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
12. Lựa chọn ngôn ngữ: Xoay núm xoay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để lựa chọn. Nhấn nhanh nút Nguồn để xác nhận và quay lại menu chính.
13.Hiệu chỉnh con trỏ: Công tắc con trỏ phải được bật.
Một. Chọn núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ và nhấn nút nguồn để xác nhận để vào menu cấp hai.
b, núm lựa chọn (10m, 30m, 60m, 100m, 300m, 600m, tự động
Định nghĩa), nhấn nhanh nút nguồn để xác nhận.
c. Núm điều chỉnh con trỏ trục Y theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, nhấn nhanh nút nguồn để chuyển sang con trỏ trục X và núm điều chỉnh con trỏ trục X theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.
Nhấn nhanh nút nguồn một lần nữa để chuyển sang con trỏ trục Y và lặp lại thao tác này cho đến khi con trỏ trùng với điểm hạ cánh.
d, nhấn và giữ nút nguồn để lưu và thoát hiệu chuẩn hiện tại, đồng thời quay lại menu cấp hai.
e, sau đó chọn hiệu chuẩn khoảng cách khác, các bước tương tự như trên. Sau khi hoàn thành hiệu chuẩn, chọn tùy chọn Thoát để trở về menu chính.
14. Nâng cấp chương trình cơ sở: khi khởi động, hãy kết nối thiết bị với máy tính bằng cáp USB và sao chép tên tệp nâng cấp uconfig.bin vào thẻ SD của thiết bị, sau đó ngắt kết nối cáp USB. Xoay núm theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để chọn tùy chọn “nâng cấp chương trình cơ sở”, nhấn nút Nguồn để xác nhận và màn hình hiển thị sẽ hiển thị ký tự CÓ cho biết quá trình nâng cấp thành công. Nếu không thành công, vui lòng lặp lại bước nâng cấp này. Sau khi nâng cấp thành công, hãy kết nối thiết bị với máy tính bằng USB và xóa tệp nâng cấp.
Hãy nhớ rằng: Không thể thay đổi tên và loại hậu tố của tệp được nâng cấp, nếu không quá trình nâng cấp sẽ thất bại!
15. Tắt nguồn: Xoay núm xoay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ và nhấn nhanh nút Nguồn để xác nhận tắt nguồn.
16. Điều chỉnh khả năng hiển thị thị kính: Xoay núm điều chỉnh khả năng hiển thị sang trái và phải để điều chỉnh khả năng hiển thị phù hợp với bạn.
17. Ống kính có thể điều chỉnh: Xoay ống kính có thể điều chỉnh sang trái và phải để lấy nét. Xoay theo chiều kim đồng hồ là lấy nét gần và xoay ngược chiều kim đồng hồ là lấy nét xa.
Hướng dẫn sạc pin
Sản phẩm này được tích hợp pin sạc. Khi sức mạnh là
thấp, xin vui lòng sạc nó trong thời gian. Có hai cách để sạc nó.
Phương pháp sạc 1:
Sạc pin qua giao diện USB Type-C của nhiệt
kính viễn vọng hình ảnh và rút cáp USB sau khi được sạc đầy.

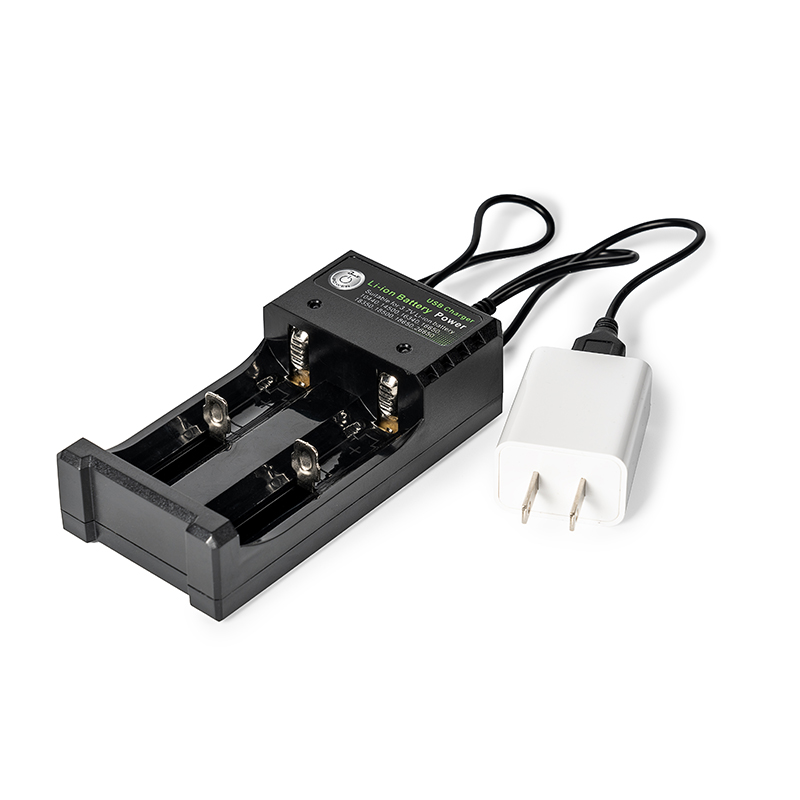

Phương pháp sạc 2:
1. Vặn nắp pin và tháo pin ra.
2. Sử dụng bộ sạc gốc để sạc pin và lắp
pin đúng theo hướng dẫn phân cực trên bộ sạc.
3 Sau khi đã sạc đầy, ngắt nguồn điện của bộ sạc và tháo
cục pin.
Lời nhắc: Khi sản phẩm này không hoạt động trong thời gian dài, nó sẽ được sạc ở mức
ít nhất ba tháng một lần để ngăn chặn tình trạng mất công suất không thể phục hồi do
đến năng lượng pin quá thấp phát sinh từ việc xả của chính nó khi nó được giữ
quá lâu.

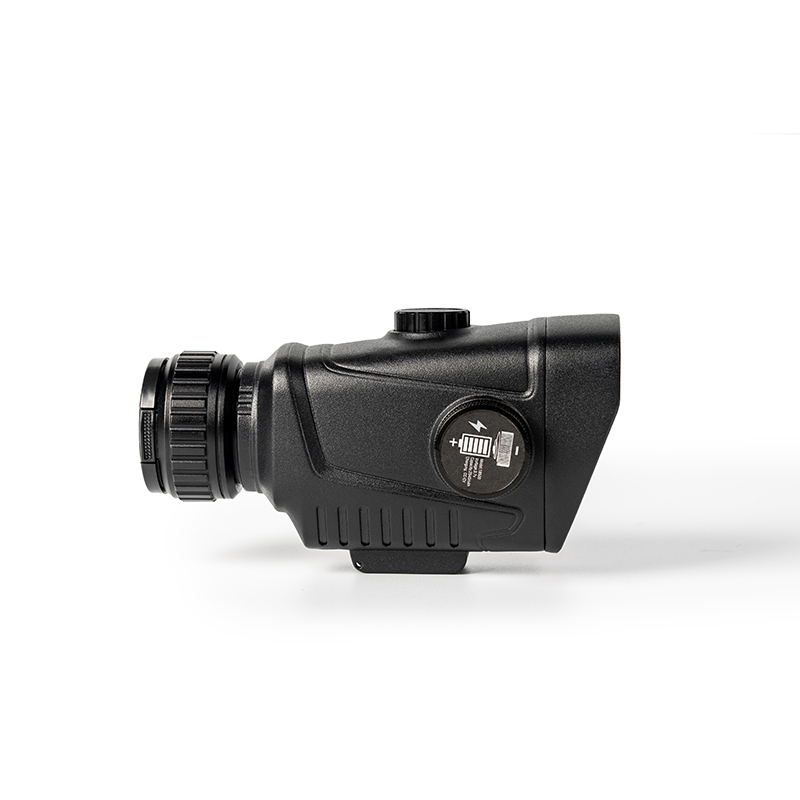

Mô tả lắp đặt pin
1. Mở nắp pin: Vặn nắp pin ngược chiều kim đồng hồ.
2. Cài đặt pin lithium: Đặt pin vào pin
ngăn có cực âm của pin hướng ra ngoài.
3. Lắp nắp pin: Vặn chặt nắp pin theo chiều kim đồng hồ.
Ứng dụng của bảng màu
Menu bảng màu có thể thay đổi màu giả của hình ảnh nhiệt hồng ngoại và cung cấp 6 bảng màu: cầu vồng, kim loại nóng, nhiệt trắng, nhiệt đen, độ bão hòa màu vàng và chế độ xem chim.
Chọn một bảng màu thích hợp có thể hiển thị tốt hơn các chi tiết của đối tượng mục tiêu. Đối với cầu vồng, bảng kim loại nóng tập trung vào việc hiển thị màu sắc, rất phù hợp với độ tương phản nhiệt cao và được sử dụng để cải thiện độ tương phản màu giữa nhiệt độ cao và thấp.
Tuy nhiên, bảng màu trắng nóng cung cấp các màu tuyến tính đồng nhất.
Hiệu ứng hình ảnh từ bức ảnh được chụp bởi sáu loại bảng màu:
Ứng dụng Chế độ chi tiết hình ảnh
1. Chỉ có thể chọn một trong các cạnh ảnh hoặc chi tiết ảnh cho
điều chỉnh chất lượng hình ảnh.
2. Nếu bạn muốn cạnh ảnh rõ hơn và nổi hơn,
sau đó chọn cạnh ảnh trước khi chọn giá trị tương ứng
trên giá trị chi tiết hình ảnh để làm cho cạnh hình ảnh rõ ràng.
3. Nếu bạn muốn chất lượng hình ảnh tổng thể rõ ràng hơn, hãy chọn chi tiết,
và sau đó chọn giá trị tương ứng trên giá trị chi tiết hình ảnh để
làm cho chất lượng hình ảnh tổng thể rõ ràng.
Hiệu chuẩn và ứng dụng con trỏ
1. Trước khi sử dụng lần đầu tiên, hãy lắp sản phẩm C7 vào thiết bị. Vì khách hàng bảo trì nhiều loại thiết bị, nên cần phải hoàn thành cài đặt phù hợp cho sản phẩm C7 và thiết bị. Ở các khoảng cách khác nhau, điểm hạ cánh và con trỏ C7 phải được hiệu chỉnh nhất quán. Chọn khoảng cách điểm hạ cánh (10m, 30m, 60m, 100m, 300m, 600m hoặc khoảng cách do người dùng xác định). Thực hiện hiệu chỉnh con trỏ cho từng mục. Vui lòng tham khảo thao tác trước để hiệu chỉnh con trỏ.
Lưu ý: Vì các khoảng cách mục tiêu khác nhau và tọa độ của con trỏ không nằm ở cùng một điểm, nên cần chọn khoảng cách hiệu chuẩn theo khoảng cách để đạt được mục đích là điểm hạ cánh trùng với con trỏ C7 và nhắm vào mục tiêu chính xác hơn.
2. Trong quá trình sử dụng thực tế, hãy kiểm tra trực quan khoảng cách con mồi, ví dụ: khoảng 10m và trích xuất con trỏ đã hiệu chỉnh trong 10m. Tại thời điểm này, vị trí trung tâm của con trỏ là vị trí trung tâm của con mồi. Nhắm trực tiếp theo con trỏ của sản phẩm C7.
3. Kiểm tra trực quan khoảng cách của con mồi, ví dụ: khoảng 100m và trích xuất con trỏ đã hiệu chỉnh cho 100m. Tại thời điểm này, vị trí trung tâm của con trỏ là vị trí trung tâm của con mồi. Nhắm trực tiếp theo con trỏ của sản phẩm C7.
Thận trọng khi định dạng thẻ SD
Khi thẻ SD bên trong máy được kết nối với máy tính thông qua USB để định dạng thẻ SD, thẻ SD cần được nhận dạng lại khi sử dụng máy lần đầu tiên. Quá trình này mất 3~5 phút, trong thời gian đó tất cả các phím không thể thao tác được. Đây là một sự xuất hiện bình thường.
Dịch vụ sau bán sản phẩm
Kính gửi khách hàng của chúng tôi,
Cảm ơn bạn đã mua sản phẩm của chúng tôi. Thời hạn bảo hành của sản phẩm này là kể từ ngày bán.
Trong thời gian bảo hành, sản phẩm phải được lắp đặt và sử dụng theo hướng dẫn vận hành trong điều kiện và môi trường bình thường. Nếu sản phẩm bị lỗi do nguyên vật liệu và quy trình gia công, quý khách sẽ được bảo trì miễn phí kèm theo phiếu bảo hành. Bạn vui lòng giữ giấy chứng nhận bảo hành đúng cách, vì chúng tôi sẽ không cấp lại chứng nhận này trong trường hợp làm mất chứng nhận bảo hành.
Để tránh các vấn đề trong quá trình áp dụng, chúng tôi khuyên bạn nên làm quen với hướng dẫn sử dụng sản phẩm trước khi sử dụng sản phẩm.
Trong bất kỳ trường hợp nào sau đây, sản phẩm sẽ không được bảo hành:
1. Không xuất trình được bản chính Giấy chứng nhận bảo hành hợp lệ;
2. Hư hỏng do lắp đặt sản phẩm không đáp ứng yêu cầu sản phẩm và thông số kỹ thuật có liên quan;
3. Việc người dùng sử dụng sản phẩm không đúng cách, bảo quản không đúng cách,
tháo rời trái phép, bảo trì trái phép và các lý do khác.
4. Hư hỏng do thiên tai (chẳng hạn như động đất, lũ lụt hoặc sét đánh) hoặc thiên tai bên ngoài (chẳng hạn như hỏa hoạn hoặc sập nhà).
1. Sản phẩm đã quá thời hạn bảo hành.
Thận trọng:
1. Trong trường hợp sản phẩm có lỗi, sản phẩm sẽ được kiểm tra và sửa chữa hoặc thay thế bằng sản phẩm mới hoặc tốt tùy theo từng trường hợp;
2. Đối với bất kỳ sản phẩm nào quá thời hạn bảo hành, sẽ quyết định sửa chữa hoặc thay thế các bộ phận và linh kiện sau khi kiểm tra sản phẩm và tính phí liên quan cho các dịch vụ bảo trì và thay thế khác nhau.
